高效出風口

1.產品概述

高效空氣出口，也稱為HEPA空氣出口，是潔淨室暖通空調淨化系統中的終端供氣裝置。 它安裝在潔淨室天花板上，內寘高效篩檢程式，將處理過的清潔空氣均勻地輸送到潔淨室。 它是保持潔淨室清潔度的關鍵設備部件之一。

高效出風口通常與筦道系統和空氣處理機組結合使用。 它們適用於ISO 5級至ISO 8級的潔淨室環境，廣泛應用於製藥、生物技術、電子製造、醫院和食品加工行業。

2.工作原理

高效出風口的工作原理基於集中供氣和末端過濾的結合。

第一，氣源供應。 中央空氣處理機組或風扇提供經過初步和中等效率篩檢程式的空氣。 這些空氣通過供氣筦道輸送到每個高效出風口。

第二，終端過濾。 空氣進入高效出風口，通過內寘的HEPA或ULPA篩檢程式，有效地捕獲空氣中的顆粒物、細菌、灰塵和其他污染物。

第三，統一供氣。 過濾後的清潔空氣通過出口處的擴散板或氣流均勻化裝置，以均勻的速度和方向輸送到潔淨室，形成所需的氣流模式。

第四，壓差維護。 高效空氣出口與回風出口協同工作，在潔淨室內建立並維持所需的壓差梯度，防止污染物從較低清潔度區域遷移到較高清潔度區域。

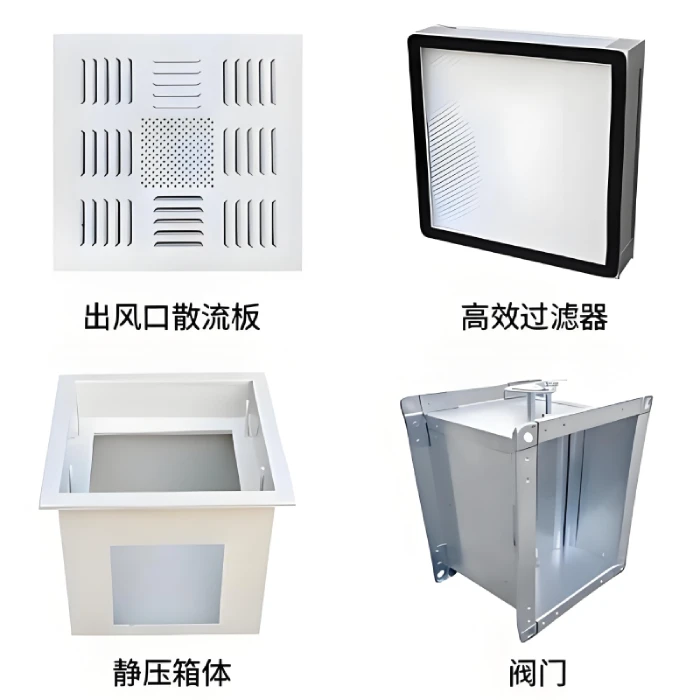

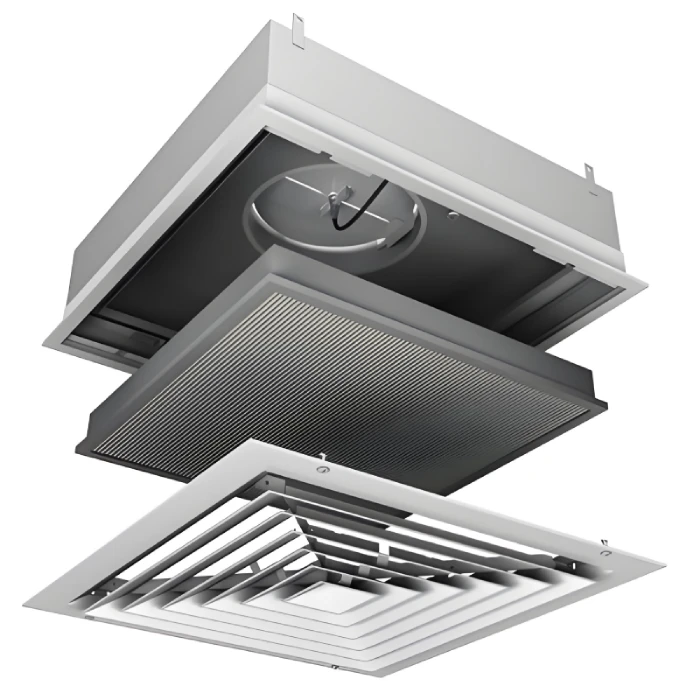

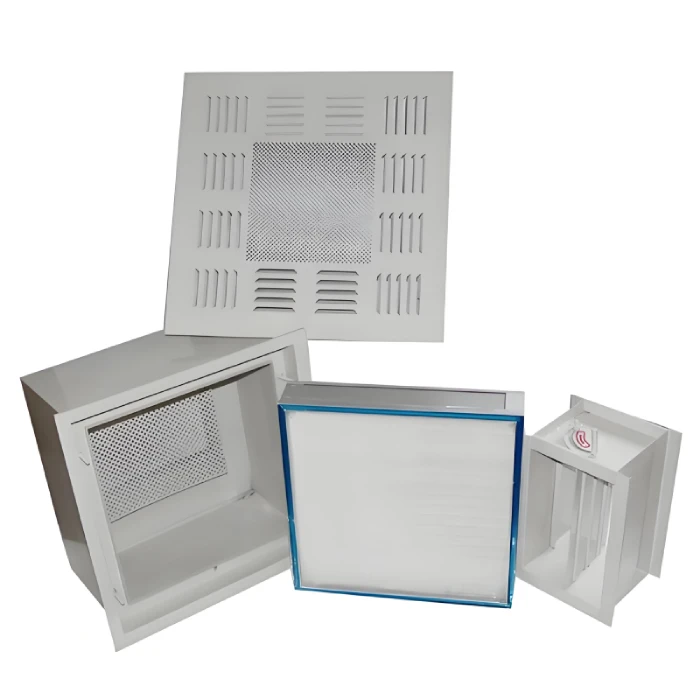

3.產品結構和組件

高效出風口由以下核心部件組成：

外殼：由優質冷軋鋼板或不銹鋼板製成，經靜電噴塗或粉末塗層處理，具有良好的耐腐蝕性和美觀的外觀。 外殼的設計是氣密的。

高效篩檢程式：覈心過濾組件，包括HEPA篩檢程式（0.3微米顆粒效率為99.97%或更高）和ULPA篩檢程式（0.12微米顆粒效率達到99.999%或更高。 篩檢程式可以是分離式或迷你褶皺式。

擴散器板：安裝在出風口，通常由鋁合金或不銹鋼製成，具有均勻分佈的小孔或槽，以確保供應的空氣均勻分佈。

風量調節風門：安裝在出口的進氣端，用於調節輸送到潔淨室的風量，允許根據實際要求調節換氣率和壓差。

密封裝置：包括外殼和天花板之間的密封墊片，以及篩檢程式和外殼之間的密封條，確保系統氣密。

壓差測試埠：用於連接壓力錶，便於監測篩檢程式阻力變化，以確定何時需要更換篩檢程式。

隔熱層：一些型號的外殼外部有隔熱層，以防止空調運行時冷凝。

4.特點和優勢

首先，過濾效率高。 內寘HEPA或ULPA篩檢程式可有效去除微小的空氣顆粒，確保送風清潔度符合潔淨室要求。

第二，均勻空氣分配。 優化的擴散板設計可提供均勻穩定的空氣供應，最大限度地减少湍流和死區，有助於保持潔淨室的清潔。

第三，結構緊湊。 該房屋結構緊湊，佔用的天花板空間最小，適用於架空空間有限的建築。

第四，安裝方便。 標準化的介面尺寸和安裝方法允許直接連接到公共筦道系統，使安裝快速簡單。

第五，維護方便。 篩檢程式可以從潔淨室內或天花板上方更換。 一些型號具有側拉或底拉設計，便於更換。

第六，風量可調。 配備風量控制風門，可根據實際潔淨室要求靈活調節送風量。

第七，密封性能好。 多種密封設計確保了系統的氣密性，防止未經過濾的空氣通過間隙洩漏到潔淨室中。

第八，優質資料。 外殼由優質鋼材製成，經過先進的表面處理，具有耐腐蝕性、易清潔性、美觀性和耐用性。

5.技術規範（標準）

外殼資料：冷軋鋼板或不銹鋼板（304或316L）

表面處理：靜電噴塗或粉末噴塗

標準尺寸（寬度和倍數；高度和倍數；深度）：提供各種標準尺寸，如600倍； 600&次； 500毫米、750倍； 750次； 500毫米、900倍； 600&次； 500mm，可定制

高效篩檢程式類型：HEPA篩檢程式或ULPA篩檢程式

HEPA過濾效率：0.3微米顆粒的過濾效率為99.97%或更高

ULPA過濾效率：0.12微米顆粒的過濾效率為99.999%或更高

額定風量：每小時500至3000立方米（因尺寸和型號而异）

迎面風速：0.45至1.5米/秒（可調）

擴散器板資料：鋁合金或不銹鋼

風量控制風門：對置葉片多葉風門或單葉風門

密封管道：墊片密封或凝膠密封

工作溫度：0至40攝氏度

工作濕度：相對濕度小於95%

安裝方式：嵌入式天花板安裝

6.產品分類

按篩檢程式類型：HEPA高效出風口，配備HEPA篩檢程式，適用於傳統潔淨室環境。 ULPA高效出風口，配備ULPA篩檢程式，適用於ISO 5級以上的更高清潔度要求。

按材質：碳鋼高效出風口，外殼採用冷軋鋼板粉末塗層，經濟實用。 不銹鋼高效出風口，外殼由304或316L不銹鋼製成，具有高度耐腐蝕性，適用於潮濕或腐蝕性環境。

安裝方式：天花板送風型，標準安裝，從天花板向下送風。 側送式，壁掛式，適用於特殊的氣流模式要求。

按擴散器類型：穿孔板擴散器，具有均勻分佈的圓孔，可實現均勻的空氣擴散。 百葉窗擴散器，具有可調節的百葉窗，用於控制氣流方向。

通過密封管道：墊片密封型，在篩檢程式和外殼之間使用密封墊片，降低成本。 凝膠密封型，採用凝膠密封科技，具有卓越的氣密性，適用於密封要求極高的應用。

按絕緣：非絕緣型，無絕緣層。 隔熱型，外殼外部有隔熱層，以防止冷凝。

7.應用領域

高效出風口廣泛應用於各種對空氣清潔度有嚴格要求的場所。

製藥行業：用於藥品生產車間、無菌製劑車間、API純化包裝車間、品質控制實驗室，符合GMP要求。 高效出風口提供清潔空氣，確保藥品生產過程中的空氣品質符合規定標準。

生物技術和生命科學：用於生物實驗室、細胞培養室、基因實驗室、微生物檢測室等，防止空氣中的微生物和顆粒污染實驗樣品和培養物。

電晶體和電子製造：用於晶片製造車間、晶圓加工區、液晶面板生產車間、精密電子元件裝配線等，提供高清潔度的空氣環境，防止微小顆粒在電子元件中造成缺陷。

醫院和醫療設施：用於手術室、重症監護室、無菌治療室、中央無菌供應室、隔離病房等。 高效空氣出口提供清潔空氣，以降低醫院感染風險，保護患者和醫務人員。

食品飲料加工：用於食品包裝車間、乳製品灌裝線、飲料生產車間、肉類加工車間等，防止空氣中的微生物污染食品，延長產品保質期。

精密儀器和光學製造：用於透鏡組裝車間、精密儀器校準室、光學塗層車間等，提供無塵環境，保護精密儀器和光器件免受污染。

實驗室和R&； D中心：用於化學實驗室、物理實驗室、材料科學實驗室、分析測試中心等，保護實驗樣品和精密儀器免受空氣中顆粒物的干擾。

醫療器械製造：用於醫療器械生產車間、植入物製造車間、一次性無菌器械包裝車間等，確保產品在生產過程中不受微生物污染。

化妝品生產：用於化妝品灌裝車間、乳化車間、包裝車間等，防止空氣中的微生物污染化妝品，確保產品品質和安全。

資料中心和電腦室：用於服務器室、電信室、控制中心等。 高效出風口有助於保持設備運行所需的清潔環境和溫度控制。

動物飼養設施：用於SPF動物室、實驗動物中心、動物手術室等，防止空氣傳播的病原體進入動物飼養區，保護實驗動物的健康。

航空航太和國防：用於航天器裝配車間、精密導航設備製造車間、武器系統維護車間以及其他有特殊清潔要求的應用。

8.與其他潔淨室設備的比較

高效出風口與FFU：高效出風口不包含集成風扇，依賴中央暖通空調系統提供空氣供應。 FFU有一個內寘風扇，可以獨立運行。 高效出風口適用於初始投資較低的新型大型潔淨室項目。 FFU適用於需要獨立氣流控制的翻新項目和應用。

高效出風口與風扇過濾箱：風扇過濾箱通常包括風扇和篩檢程式作為一個完整的供氣單元。 高效出風口只是一個終端設備，需要外部風扇才能運行。 高效出風口結構更簡單，維護成本更低。

高效出風口與標準擴散器：標準擴散器沒有過濾能力，只用於分配氣流。 高效出風口提供擴散和高效過濾，使其成為潔淨室的專用供氣裝置。

9.選擇指南

清潔度要求：根據所需的ISO清潔度等級選擇合適的高效出風口。 對於ISO 5級及以上，建議使用ULPA篩檢程式。 對於ISO 6級至8級，HEPA篩檢程式是合適的。

氣流要求：根據潔淨室面積、高度和所需的換氣率計算總送風量。 確定所需的高效出風口數量和每個出風口的額定風量。

安裝空間：量測天花板通風高度，並選擇適當高度的外殼。 對於有限的空間，請選擇低矮的高效出風口。

資料選擇：對於正常的乾燥環境，粉末塗層碳鋼是合適的。 對於潮濕的環境或有腐蝕性氣體的地方，選擇不銹鋼外殼。

密封要求：對於具有高氣密性要求的應用（如生物安全實驗室、無菌製藥車間），建議使用凝膠密封型高效出風口。

擴散器類型：對於需要高氣流均勻性的應用，選擇穿孔板擴散器。 對於需要可調節氣流方向的應用，選擇百葉窗擴散器。

維護便利性：考慮可用於更換篩檢程式的工作空間，並選擇可以從潔淨室內或天花板上方進行維修的型號。

合規要求：製藥行業應選擇符合GMP要求的高效空氣出口，通常需要資料證書和工廠測試報告。

10.安裝和維護

安裝要點：安裝前，檢查天花板開口尺寸是否與出風口匹配。 在天花板通風系統中安裝送風筦道，確保筦道密封良好。 將高效出風口外殼插入天花板開口，使用密封墊片密封天花板。 使用法蘭和密封墊片將送風筦道連接到出風口入口，以確保無洩漏連接。 安裝高效篩檢程式，確保方向正確，密封良好。 安裝擴散板。 連接壓差測試管。進行系統調試，測試供氣量和壓差。

篩檢程式更換程式：關閉暖通空調系統或關閉相應的出風口風門。 拆下擴散板。 從殼體上拆下舊濾清器。 清潔篩檢程式安裝架和密封面。 安裝新篩檢程式，確保密封墊被均勻壓縮。 重新安裝擴散板。 重新啟動系統並執行氣流速度和壓差測試。 記錄篩檢程式更換日期和壓差讀數。

日常維護：定期觀察壓力錶讀數。 當壓差達到初始阻力的兩倍時，需要更換篩檢程式。 定期清潔擴散板表面，防止灰塵積聚影響氣流分佈。 檢查密封點是否漏氣。 定期進行氣流速度測試，以確保送風量符合設計要求。 定期進行篩檢程式完整性測試（PAO洩漏測試），以驗證篩檢程式是否洩漏。

常見故障排除：如果送風量不足，請檢查風量控制風門是否完全打開，篩檢程式是否堵塞，或者送風筦道是否洩漏。 如果供氣不均勻，檢查擴散板是否堵塞或調平不當。 如果壓差過高，則篩檢程式堵塞，需要更換。 如果外殼上發生冷凝，請檢查隔熱層是否完好或送風溫度是否過低。
